افت جریان خروجی منبع تغذیه

 دسته بندی: ویدیوهای آموزشی

آموزش الکترونیک

در منابع تغذیه سوییچینگ یکی از ایرادات رایج افت جریان در خروجی منبع تغذیه هست . این مشکل غالبا به دو دلیل ایجاد میشه. یکی مدار اتصال کوتاه و دیگری مدار راه اندازی نرم دستگاه. در آموزش الکترونیک منبع تغذیه یکی از مدارت مهم در هر دستگاهی میباشد.

پایه 4 آی سی TL494 مسول زمان مرده یا Dead Time هست. اگر ولتاژ در این پایه وجود داشته باشد، دستگاه دچار افت ولتاژ یا جریان در خروجی خواهد شد. وقتی دستگاه روشن هست غالبا ولتاژ ناچیزی وی این پایه اعمال میشود.

در مدار اتصال کوتاه یک ترانزیستور مسول اعمال ولتاژ به پایه 4 آی سی TL494 هست. بنابراین اگر این مدار دچار مشکل شود، ولتاژی روی پایه 4 اعمال میشود که سسب عملکرد نادرست منبع تغذیه خواهد شد.

لطفا ویدیو مربوط به این مطلب را مشاهده بفرمایید.

ویدیو های بیشتر را در پیج اینستاگرام الکترونیک برای همه مشاهده بفرمایید.

آموزش الکترونیک - ساخت اینورتر برق

ساخت اینورتر یکی از مدارتی هست که به سادگی امکان پذیر هست. در وب سایت الکما و پیج اینستااگرام الکترونیک برای همه چندین روش ساخت اینورتر شرح داده شده است.

چرا محافظ برق روی لامپ سبز نمی مونه

دسته بندی: ویدیوهای آموزشی نویسنده: غلامرضا درویشی

.برای دیدن ویدیو آموزشی به پیج اینستاگرام الکترونیک برای همه مراجعه نمایید.

https://www.instagram.com/electronic.4hame/

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

تبدیل محافظ برق به آمپلیفایر

دسته بندی: مقالات آموزشی نویسنده: غلامرضا درویشی

تبدیل محافظ برق به آمپلیفایر

برای تبدیل محافظ برق به آمپلیفایر ما قصد داریم که یک برد محافظ برق را با چند تغییر ساده به یک آمپلی فایر صدا تبدیل کنیم. این کار با تغییر چند مقاومت صورت می گیرد.

 البته لازم است که از یک ترانزیستور قوی تر مانند ۱۳0۰۵ هم استفاده کنیم.

برد محافظ برق

 در برد محافظ برق یک آیسی وجود دارد به نام lm324. این آی سی دارای ۴ اپ امپ میباشد. کار اپ امپ تقویت کنندگی است. برای این کار فقط لازم است که ما از یکی از اپ امپ ها استفاده کنیم.  حتی می توانیم صدا را بهینه کنیم و از چند اپ امپ استفاده نمایم .

در این مثال فقط از یک اپ امپ استفاده می کنیم. البته یک ترانزیستور ۱۳۰۰۵ هم استفاده کردیم که می‌توانیم این ترانزیستور را از برد لامپ های کم مصرف به دست بیاوریم. ترانزیستور موجود روی برد محافظ برق  غالبا مناسب این کار نیست پس بهتر است که آن را تعویض کنیم.

 در برد محافظ برق از اپ امپ موجود برای مقایسه استفاده می شود در نقشه شماتیک آی سی lm۳۲۴ چهار عدد اپ امپ وجود دارد. پایه 1 و 8 و 7 و 14 خروجی های این آی سی هستند.

غالبا آخرین  خروجی به ترانزیستور متصل می‌شود. خروجی پایه 14 به بیس ترانزیستور متصل گردیده است. با فعال شدن اپ امپ ، ولتاژ به بیس ترانزیستور رسیده و سبب فعال شدن ترانزیستور و در ادامه سبب فعال شدن رله و وصل شدن برق می گردد.

برای تبدیل محافظ برق به آمپلیفایر ما باید مسیرهایی را که نیاز نداریم توسط کاتر قطع کنیم و یا قطعات را از روی برد جدا کنیم.  اگر بخواهیم از تغذیه خود مدار محافظ استفاده کنیم باید مسیر ولتاژ ۲۲۰ ولت را قطع کنیم. بهتر است رله  را خارج کنیم. چون این مدار ایزوله نیست ما از منبع تغذیه استفاده کردیم. شما می توانید از یک ترانس برای تغذیه مدار استفاده کنید.

مدار تقویت

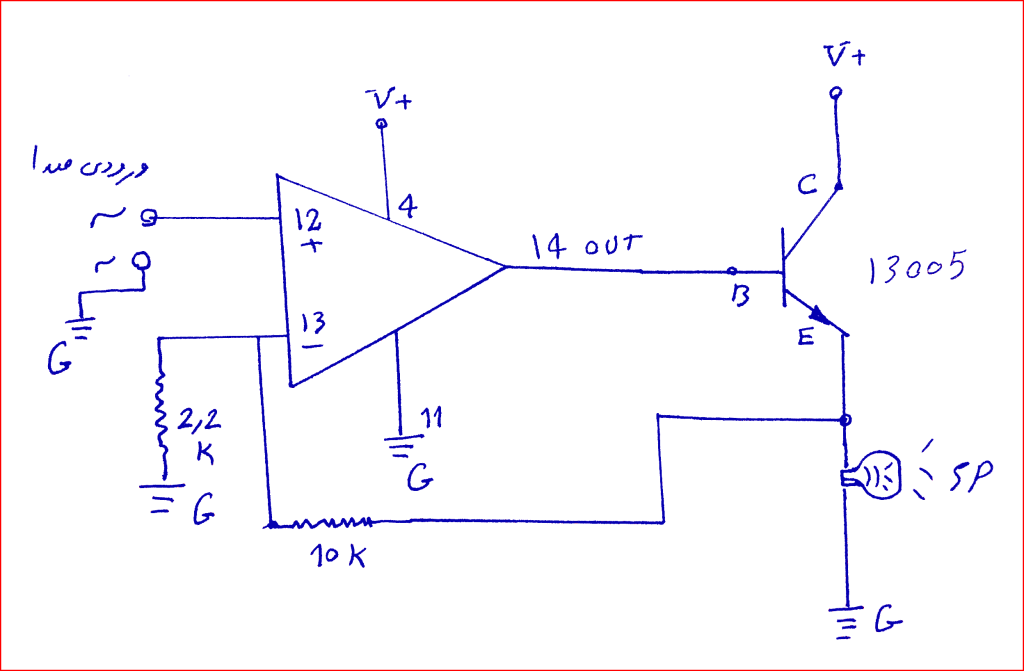

شکل زیر مدار تقویت را نشان می دهد. خروجی اپ امپ به بیس ترانزیستور متصل هست. پایه 12 ورودی صدا و پایه 13 به کمک مقاومت 2.2 کیلو اهم به زمین متصل شده است. برای فیدبک هم از یک مقاومت یا ولوم 10 کیلو استفاده کرده ایم.

تقویت کننده برای آمپلی فایر

انتخاب مقاومت فیدبک

 ما می توانیم مقاومت ها را تغییر دهیم. با توجه به نوع ترانزیستور و مقدار ولتاژ ورودی، مقاومت ها را تغییر می دهیم تا به بهترین نتیجه برسیم.

 برای درک موضوع لطفاً ویدیو موجود را مشاهده کنید.

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

کاهش ولتاژ منبع تغذیه

دسته بندی: ویدیوهای آموزشی  نویسنده: غلامرضا درویشی

کاهش ولتاژ در خروجی منابع تغذیه سوییچینگ

برای دیدن ویدیو اینجا کلیک کنید

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

نقشه منبع تغذیه سوییچینگ

دسته بندی: مقالات آموزشی  نویسنده: غلامرضا درویشی

نقشه منبع تغذیه سوییچینگ

نقشه کاربردی از منبع تغذیه سوییچینگ. لینک دانلود در پایین صفحه موجود هست .

لطفا ویدیو مربوط به این موضوع را مشاهده بفرمایید. اینجا کلیک کنید.

لینک دانلود داخل وب سایت الکما موجود هست

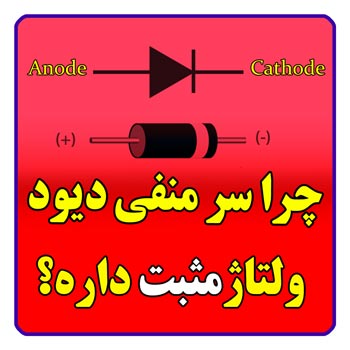

کارکرد دیود

دسته بندی: ویدیوهای آموزشی نویسنده: غلامرضا درویشی

آموزش الکترونیک

دیود یک قطعه دو طرفه هست. دارای قطب منفی و مثبت هست. در مباحث آموزش الکترونیک ماقطب منفی را کاتد و وقطب مثبت را آند می نامیم. جهت جریان میتواند در هر دو طرف اتفاق بیفتد.

آنچه در آموزش الکترونیک حائز اهمیت هست نحوه کارکرد دیود در بایاس مستقیم و معکوس هست. اگر ما ولتاژ مثبت را به سر متیت دیود وارد کنیم ، بدیهی هست آنچه در سر منفی خواهیم داشت همین ولتاژ مثبتی هست که به دیود وارد شده است. عکس این قصیه نیز صادق هست.

لطفا برای درک موضوع ویدو زیر را مشاهده بفرمایید.

برای ورود به پیج اینستاگرام ما اینجا کلیک کنید.

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

ساخت ترانس برای آمپلیفایر

دسته بندی: مقالات آموزشی نویسنده: غلامرضا درویشی

برای اینکه بتوانیم یک آمپلیفایر با یک ترانزیستور درست کنیم فقط کافی است که یک ترانزیستور منفی و مثبت را انتخاب کرده و یک مقاومت دو و دو دهم کیلو بین بیس و کلکتور آن قرار دهیم. در این مثال ما از ترانزیستور 13007 استفاده کرده ایم. ساخت ترانس برای آمپلیفایر بسیار ساده هست.

سیگنال ورودی

سیگنال ورودی که می‌تواند از موبایل یا یک دستگاه پخش کننده باشد، شامل دو عدد سیم است.

 سیم فون یا صدای اصلی که از طریق یک خازن ۵۰ ولت ۴ و ۷ دهم میکرو یا ۱۰ میکرو به بیس ترانزیستور متصل می کنیم به طوری که پایه مثبت خازن به بیس ترانزیستور متصل شود و پایه منفی به فون دستگاه پخش کننده.

 سیم دوم که همان شاسی یامنفی هست به امیتر ترانزیستور متصل می کنیم.

 اکنون باید بلندگو را به ترانزیستور متصل کنیم ولتاژ ورودی که می تواند بین ۵ تا ۱۲ ولت باشد ابتدا وارد بلندگو شده و سیم دیگر بلندگو وارد پایه وسط یا کلکتور می گردد ولتاژ  صفر ولت یا منفی هم به  پایه امیتر ترانزیستور متصل می‌شود الان آمپلیفایر ما آماده استفاده است.

ساخت ترانس برای آمپلیفایر

برای ساخت ترانس برای آمپلیفایر ما باید مدار رابه یک ترانس متصل کنیم. این ترانس باید دو عدد سیم پیچ و یک هسته داشته باشد.

 سیم پیچ اول را به ترانزیستور متصل کرده به جای بلندگو قرار می دهیم و سیم پیچ دوم را به خروجی متصل می کنیم که همان بلندگوی ما است.

سیم پیچ اولیه به بخش ولتاژ برق ورودی متصل می شود همانند آنچه که به ترانزیستور متصل شده بود و  سیم پیچ ثانویه مستقیماً به بلندگو متصل می شود.

حال با پخش کردن صدا و اتصال آن به ترانزیستور، درون سیم پیچ اولیه جریانی القا می‌گردد که با توجه  به تعداد سیم پیچ ها، صدای خروجی می تواند کمتر یا بیشتر شود. البته داشتن یک هسته برای القا الزامی است.

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

صدای زیر و بم

دسته بندی: مقالات آموزشی نویسنده: غلامرضا درویشی

سیگنال صوتی چیست؟

 سیگنال صوتی ترکیبی از فرکانس‌های بالا و پایین است . صدای زیر و بم حاصل فرکانس های صوتی هست.

توی این روش ما برای صدای باس و تریبل یا همان صدای صدای زیر و بم از خازن و مقاومت استفاده می کنیم . خازن ها به دو روش روی مدار استفاده می شوند :

1) به صورت موازی

2)  به صورت سری

 در یک خازن با ظرفیت مشخص اگر فرکانس را بالا ببریم مقاومت آن کاهش پیدا می کند و فرکانس بالا را به راحتی از خودش عبور می دهد و همین خاطر ما سه نوع فیلتر داریم:

1)  فیلتر بالاگذر که فرکانسهای بالا گذر می کنند

2)  فیلتر پایین گذر فرکانس های پایین گذر می کنند

3)  فیلتر میان گذر که محدوده مشخصی از فرکانس ها را از خود عبور می دهد

 اگر خازن را به صورت موازی با ورودی صدا قرار دهیم، در این حالت چون خازن در فرکانس بالا مقاومت کمی دارد سیگنال های فرکانس بالا از طریق خازن به منفی مدار متصل شده و حذف میگردند پس فقط فرکانسهای پایین با صدای بم در خروجی ایجاد خواهد شد.

 حالا اگر خازن را به صورت سری در مدار قرار دهیم، چون خازن در فرکانس بالا مقاومت کمی دارد  فرکانس های بالا در این حالت به راحتی عبور می کنند و فرکانس های پایین حذف می شوند یا به مقدار بسیار زیادی کم می شوند و صدا زیر خواهد شد.

در مدار صدای زیر و بم از مقاومت هم استفاده خواهیم کرد تا به مقادیر دلخواه برسیم. برای تنظیم هم از پتانسیومتر یا ولوم استفاده می‌کنیم.

 حال چه نتیجه ای گرفتیم : اگر خازن را به صورت سری ببندیم ، فرکانس های بالا را تقویت می‌کنیم و اگر خازن را به با ورودی موازی کنیم، فرکانس های بالا بر اثر اتصال به زمین مدار محدود خواهیم کرد.

در اینگونه  مدارات از فیلترهای خازن و سلف و مقاومت استفاده میشود. در مدار صدای زیر و بم فقط فرکانس هایی را که لازم نداریم، محدود می‌کنند و همین خاطر هم باید از اپ امپ برای تقویت در این مدار استفاده کنیم که من در پیج اینستاگرام الکترونیک برای همه تمامی موارد را درون یک ویدیو شرح داده ام.

 همانطور که گفتیم کافی است که یک خازن را موازی با ورودی مدار قرار دهیم تا فرکانس‌های بالا از طریق خازن به سمت منفی مدار منتقل ‌شوند. ما می‌توانیم با گذاشتن یک ولوم میزان آن را تنظیم کنیم.

برای اطلاعات بیشتر به ویدیویی موجود مراجعه کنید

توجه:

نمودار کشیده شده در ویدیو فقط جهت درک مطلب هست و سیگنال های صوتی اینگونه نیستند.

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

افزایش عمر لامپ های LED

دسته بندی: مقالات آموزشی  نویسنده: غلامرضا درویشی

چگونه می توانیم جریان را در لامپ های ال ای دی کم کنیم تا عمر لامپ افزایش پیدا کند ؟

در ویدیو زیر  لامپ ال ای دی ۵۰ وات است که چشمک میزد. تعدادی ال ای دی سوخته داشت که باید تعویض می شد در بخش خروجی دو عدد خازن باد کرده بود این دو عدد خازن تعویض شد

 غالبا در لامپهای ال ای دی جریان بیشتری از حد لازم وجود دارد ما باید این جریان را کاهش دهیم تا عمر لامپ را افزایش پیدا کند.

البته  کمی نور لامپ کم میوشد که چندان مشکلی نیست ولی عمر لامپ به نسبت زیادی افزایش پیدا میکند.

 درایور در این گونه لامپ ها یک منبع تغذیه سوئیچینگ است. در این مدار مقاومت های شنت برای محدود کردن جریان وجود دارند این مقاومت ها از جریان نمونه گیری می کنند.

ما می‌خواهیم مقدار این مقاومت ها را افزایش دهیم تا جریان خروجی کاهش پیدا کند. خازن های ورودی در بخش اولیه مدار هستند. در ادامه پل دیود و بعد از آن چاپر یا ترانس قرار دارد.

 چاپر یا ترانس دارای سه سیم پیچ است . دو سیم پیچ در بخش اولیه که یکی برای تغذیه آیسی و دیگری تغذیه اصلی مدار است. ما باید مقاومت های موجود در مدار را خارج کرده  و مقدار بیشتری به جای مقاومت های شنت  قرار دهیم .

در اینجا یک آی سی برای ایجاد پالس PWM وجود دارد .ترانزیستور یا ماسفت عمل کلید زنی را در مدار انجام می دهد. گیت ماسفت به خروجی آیسی متصل است . پایه سورس ماسفت به مقاومت‌های شنت یا نمونه گیر متصل هستند

 این مقاومت ها مقدار خیلی کمی دارند غالباً بین ۱ تا ۵ اهم. ما باید بزرگترین آنها را از مدار خارج کرده و یک مقدار بیشتر به جای آن قرار دهیم. البته باید قبل از این کار دستگاه را با لامپ سری یا لامپ تست به برق بزنیم و ولتاژ خروجی را اندازه گیری کنیم.  در ویدئو زیر ما سه عدد مقاومت ۱ اهم را از مدار خارج کردیم و به جای آن یک مقاومت ۵۶۰  اهم قرار دادیم.

 شما باید با توجه به میزان کارکرد لامپ و ال ای دی های روی آن مقاومت های مختلفی را امتحان کنید تا به بهترین نتیجه برسید. اگر دوست دارید که طرز کار منابع تغذیه سوئیچینگ، مقاومت شنت و آی سی های PWM را یاد بگیرید دوره آموزشی منابع تغذیه سوئیچینگ را تهیه کنید در این دوره ما تحلیل کاملی از منابع تغذیه سوئیچینگ ارائه داده ایم.

برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

تبدیل کوره القایی به اینورتر برقی

دسته بندی: ویدیوهای آموزشی نویسنده: غلامرضا درویشی

.برای دید ن ویدیو آموزشی به پیج اینستاگرام الکترونیک برای همه مراجعه نمایید.

https://www.instagram.com/electronic.4hame/

.برای دیدن ویدیوهای بیشتر آموزشی به پیج اینستاگرام الکترونیک برای همه مراجعه نمایید.

https://www.instagram.com/electronic.4hame/

برای مشاهده ویدو مربوط به این موضوع اینجا کلیک کنید

مدار کوره القایی از دو عدد ماسفت به همراه دو عدد دیود فست و چهار مقاومت تشکیل شده است. کویل از جنس مس هست که می تواند ضخامت کمی داشته باشد و حتما نیاز به یک سیم ضخیم نیست.

سلف موجود هم از پاور کامپیوتر برداشته شده این مدار می تواند حتی با یک سیم پیج و بدون هسته نیز کار کند. البته در این حالت امکان دارد کمی داغ شود. قطر کویل بهتر است که 3 سانتی متر باشد. ماسفتی که ما تست کردیم و نتیجه داد ماسفت 530n و 3205 بود. ماسفت 540n جواب خوبی روی مدار نداد و داغ می کرد. مقاومت های متصل به گیت می توانند بین 330 اهم تا 470 اهم باشند.

مقاومت ها

مقاومت های 10 کیلو اهم و مقاومت های 470 اهم برای راه اندازی ماسفت هستند. دو عدد دیود فست در این مدار قرار دارد که به برای خاموش و وروشن شدن ماسفت ها کاربرد دارند.

خازن ها

تا جایی که امکان دارد باید فاصله کویل با مدار کوره القایی بیشتر شود. خازن ها هم باید حدود 1 میکرو باشند اما بهتر است که از چندین خازن استفاده کرد. خازن های 330 نانو در این مدار به خوبی کار می کنند اما باید ولتاژ بالایی داشته باشند تا مدار بهتر کار کند و گرم نشوند. خازن ها را یکی یکی به مدار اضافه می کنیم تا جایی که مدار عملکرد مناسب داشته باشد.

این مدار جریان زیادی نیاز دارد بنابراین با آداپتورهای کوچک راه اندازی نخواهد شد. ولتاژ نیز نباید زیر هفت ولت باشد. غالبا ولتاژ 12 ولت با جریان 10 آمپر مناسب هست. البته قرار دادن دیود زینر می تواند باعث شود که ما ولتاژ بالاتری به مدار اعمال کنیم.

 برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

مدار PFC چیست؟

این پاور مدار PFC دارد اما این یکی ندارد این یعنی چی؟

PFC اصلاح فاکتور یا ضریب توان است. در واقع پاور فکتور مقدار استفاده شده از توان الکتریکی را نشان می دهد که طبیعی است هر چی بیشتر باشد بهتر است.

در مدارات PFC یک سلف و خازن به همراه یک کلی غالباً ماسفت هست، این عمل را انجام می‌دهند. ولتاژ که روی خازن اولیه یا صافی قرار می گیرد بین ۳۸۰ تا ۴۰۰ ولت است اگر این ولتاژ 310 ولت بود یعنی مدار pfc  فعال نیست.

بررسی با لامپ تست

 ما برای بررسی این مدار از لامپ تست معمولی استفاده نمی‌کنیم . چون جریان راه اندازی PFC زیاد است. ما میتوانیم از یک هیتر یا یک لامپ وات بالا برای تست کردن مدار استفاده کنیم. این تست به منظور نمایش اتصال در وردوی مدار هست.

 در این گونه پاورها ولتاژ بعد از فیوز و پل دیود به خازن می‌رسد که تقریباً حدود ۳۱۰ ولت است. برق شهری ۲۲۰ ولت است که در واقع پیک ولتاژ آن ۳۱۰ ولت بعد از یک سو سازی توسط پل دیود است.

ولتاژ بعد از پل دیود وارد مدار شده و سپس به سلف می‌رسد بعد از سر یک دیود قرار گرفته است. در ادامه یک خازن صافی با ولتاژ بالای ۴۰۰ ولت وجود دارد. در واقع این یک مدار بوست به زبان ساده است در این حالت مدار کار خاصی انجام نمی دهد مگر اینکه بین سلف و دیود یک کلید یا ماسفت قرار دهیم. غالباً یک ماسفت در اینجاست که گیت ماسفت به کمک آی سی پی اف سی کنترل می گردد.

 آی سی پی اف سی یک کنترلر دارد که ولتاژ و جریان ورودی و خروجی را سنجش کرده و طبق آن PWM مناسب فراهم کرده و به گیت ماسفت ارسال می کند.

حالت کاری

وقتی کلید یا ماسفت بسته است، یعنی بین سورس و درین اتصال برقرار است، جریان به منبع برمی‌گردد . ولی وقتی کلید باز است، سلف انرژی  ذخیره شده را به خازن داده و این روند دائماً تکرار می گردد. البته ما این مدار را به صورت ساده عنوان کردیم. ارتباط سلف و خازن در ویدیو های قبلی موجود در وب سایت به تفسیر تشریح شده اند.

 غالباً خرابی این مدل از پی اف سی ها  برمی‌گردد به خازن پلی استر قرمز رنگ کنار آی سی  و مقاومت های کم در کنار آی سی PFC البته در بسیاری از موارد امکان سوختن کلید یا ماست نیز وجود دارد .

 برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

کلید 110 ولت

بیشتر منابع تغذیه کلیدی دارند که به عنوان کلید 110 ولت شناخته می شود . این باعث می‌شود ما بتوانیم از برق ۱۱۰ ولت هم استفاده کنیم اما چه اتفاقی در مدار می افتد اگر ما کلید ۱۱۰ ولت را فعال کرده و آنگاه برق ۲۲۰ ولت را به مدار متصل کنیم؟

 اول باید بدانیم وقتی کلید ۱۱۰ ولت فعال است و ولتاژ ۱۱۰ ولت هم به مدار اعمال شده است، جریان در مدار به چه صورتی حرکت می کند ما طبق نقشه در ویدیوی زیر این مطلب را به طور کامل تشریح کرده ایم .

برق شهری به صورت سینوسی است. ۳۱۰ ولت است که به طور موثر ما ۲۲۰ ولت را روی مولتی متر مشاهده می کنیم. فرکانس برق شهر ۵۰ هرتز است یعنی ۵۰ بار در ثانیه تغییر جهت می‌دهد. اگر ما ولتاژ ۲۲۰ ولت را به مدار بدهیم ، بعد از یکسو سازی توسط پل دیود  به صورت تمام موج شده و تبدیل به ۳۱۰ ولت دی سی میگردد.

این ولتاژ ۳۱۰ ولت به دو سر خازن های سری می‌رسد و نهایتاً ۱۵۵ ولت در هر خازن ذخیره می گردد .

حالا اگر به جای ۲۲۰ ولت، ما ۱۱۰ ولت وارد مدار کنیم، دوباره باید ۱۵۵ ولت روی خازنها داشته باشیم اما چگونه اتفاق می افتد؟

برق  شهر ۲۲۰ ولت است که بعد از ورود به پل دیود یکسو شده و به دو سر خازن های سری می‌رسد پس برق ۲۲۰ ولت بعد از یک سو شدن به خازن ها رسیده و ۱۵۵ در هر خازن ذخیره می شود.

 حالا اگر ما کلید 110 ولت را فعال کنیم، یک لاین از ولتاژ ورودی برق شهر بدون گذشتن از دیود ها به طور مستقیم به سر وسط خازنها خواهد رسید و همین دلیل نباید با فعال بودن کلید 110 ولت و ولتاژ ۲۲۰ ولت را وارد مدار کنیم.

 حالا می خواهیم بدانیم که وقتی کلید روی حالت ۱۱۰ ولت است و ولتاژ ۱۱۰ ولت هم اعمال کرده ایم، مسیر جریان در مدار به چه صورتی است ما این پروسه را در نیم سیکل های مثبت و منفی برق شهر بررسی می‌کنیم

 برای کسب اطلاعات بیشتر ویدیو موجود را  وب سایت الکما را مشاهده بفرمایید.

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

مدار برد تغذیه آیفون تصویری

مدار برد تغذیه آیفون تصویری یک منبع سوییچینگ ساده هست که غالبا از ای سی های 8 پایه در آن استفاده شده است. ورودی برق همانند سایر مدارات سوییچینگ شامل فیلتر ورودی و پل دیود هست. یک خازن صافی اولیه بعد از پل دیود قرار دارد که غالبا 310 ولت برق دی سی در پایه های آن وجود دارد.

آی سی مدار

در این مدارات غالبا ای سی 8 پایه استفاده می شوند . این ای سی توان چندان بالایی ندارند ولی برای راه اندازی مدار آیفون کافی هستند. ای سی به کار رفته در این مدار UC3842 هست.

ولتاژ اولیه برای راه اندازی مدار توسط یک مقاومت استارت آپ ایجاد می شود. بعد از راه اندازی مدار سیم پیچ کمکی ترانس ولتاژ و جریان لازم برای آی سی را فراهم می کند. پایه های این آی سی عباتند از:

پایه یک : خروجی تقویت خطا

پایه دو : فیدبک ولتاژ

پایه سه : سنس جریان

پایه چهار : فرکانس آی سی

پایه پنج : منفی یا زمنی

پایه شش: خروجی پالس آی سی

پایه هفت : تغذیه آی سی

پایه هشت: ولتاژ رفرنس

ترانس دستگاه

در این مدار غالبا ترانس دارای سه سیم پیچ هست. یک سیم پیچ برای تغذیه آی سی هست. سیم پیچ دوم به کلید یا ماسفت متصل هست و سیم پیچ سوم خروجی ترانس هست که به دیود شاتکی متصل هست. با فعال شدن دستگاه ما باید 5 ولت رفرنس را در پایه هشت داشته باشیم.

خرابی رایج

خرابی خازن تغذیه آی سی در برد تغذیه آیفون تصویری یکی از ایرادهای رایج هست…

برای مشاهده ویدیو تعمیر برد آیفون تصویری به وب سایت الکما مراجعه کنید

آدرس پیج ما در اینستاگرام :  ( الکترونیک برای همه )  electronic.4hame

نقشه پاور گرین

نقشه یک نمونه پاور های گرین – که فعلا موجود هست. یکی از ایرادهای شایع در پاورهای کامپیوتر، روشن نشدن پاور هست. لینک دانلود در پایین صفحه موجود است.

همانطور که مشاهده می کنید آی سی بکار رفته در این مدار 7500 یا TL494 هست . این ای سی توانایی تولید یک جفت پالس تناوبی را دارا می باشد. در بیشتر پاورها از این آی سی استفاده می شود. آی سی دوم که به سوپروایزر معروف هست دارای شماره wt7510 هست. یکی از دلایل روشن نشدن این پاورها خرابی این آی سی هست. با اتصال پایه های دو و سه می توان پاور را روشن کرد و با متصل کردن یک تستر پاور، خرابی را مشاهده نمود. غالیا خرابی در یکی از لاین های خروجی و یا اتصال در یکی از لاین ها باعث خاموش شدن خودکار پاور می شود. در باورهای کامپیوتر بخشی به نام استندبای وجود دارد که ولتاژ های لازم برای راه اندازی مدار را فراهم می کند. این بخش به طور جداگانه در پاور فعالیت می کند و خرابی این بخش هم دلیل دیگری برای روشن نشدن پاور هست. دلیل دیگر روشن نشدن پاور اتصالی در دیود های شاتکی بخش خروجی می باشد. خرابی خازن های خروجی هم باعث نوسان در ولتاژ خروجی شده و در صورت اتصالی مدار روشن نخواهد شد. بهتر است که قبل از تعمیر اینگونه پاورها به دقت ایرادات ظاهری را بررسی کرده و مدار را همیشه به کمک لامپ تست به برق متصل کنیم. اگر بعد از اتصال به برق مشکلی در بخش گرم مدار دیده نشد، آنگاه می توانیم مدار را بدون لامپ تست به برق متصل کنیم.

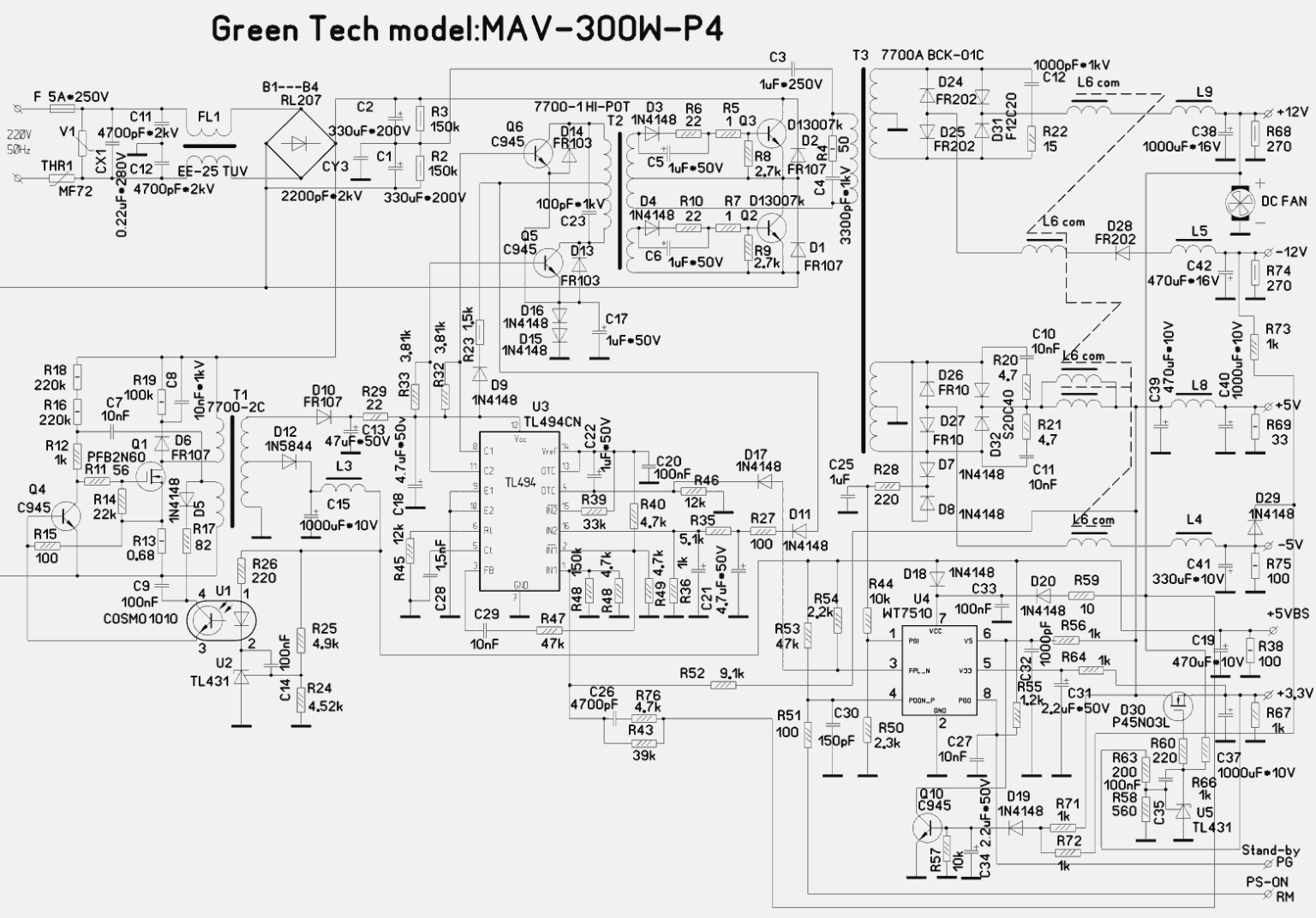

مدار پاور گرین 300 وات

این نقشه پاور گرین سیصد وات است. با کلیک راست روی تصویر هم می‌توانید دانلود کنید. البته لینک دانلود در پایین صفحه وجود دارد.

برای دانلود فایل اصلی به وب سایت  الکما  مراجعه کنید

آموزش الکترونیک

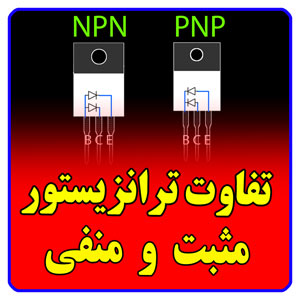

ترانزیستورها در یک تقسیم بندی ابتدایی به ترانزیستور منفی و مثبت تقسیم می شوند. در آموزش الکترونیک این اولین آموزش برای شناخت ترانزیستورها هست.

دیود ها

هر ترانزیتور دارای سع دد پایه میباشد. بیس یا مبنا ، کلکتور یا جمع کننده ، امیتر یا پخش کننده. در هر ترانزیستوری غالبا دو عدد دیود وجود دارد که نحوه قرار گیری آنها نسبت به پایه بیس تعیین کننده نوع ترانزیستور از لحاظ مثبت یا منفی بودن هست.

برای مشاهده ویدیو های بیشتر لطفا از پیچ آموزش الکترونیک الکترونیک برای همه در اینستاگرام دیدن فرمایید.

لطفا ویدیو را در وب سایت Elecma.ir  مشاهده نمایید.
